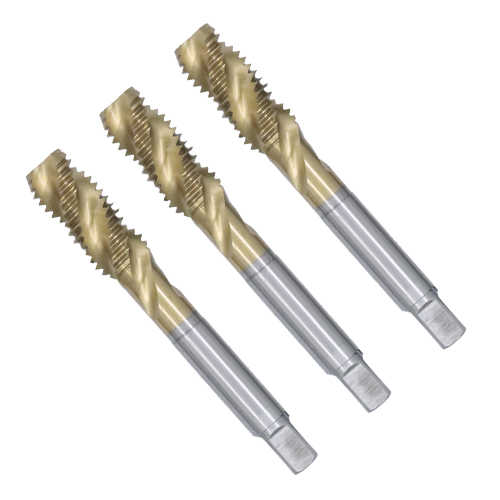

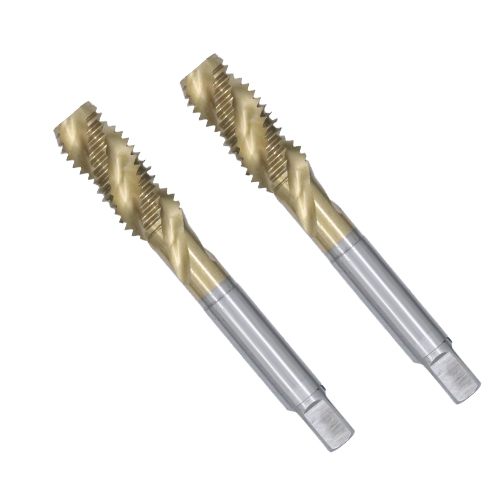

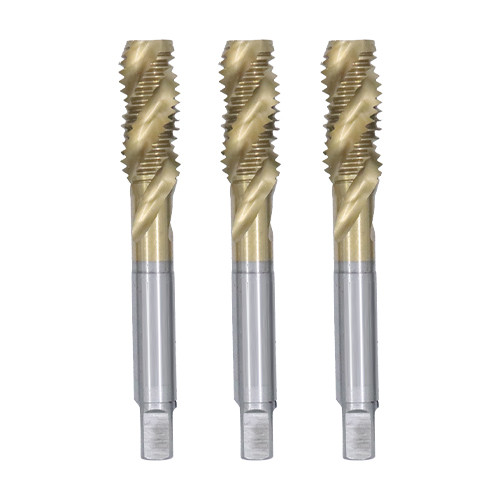

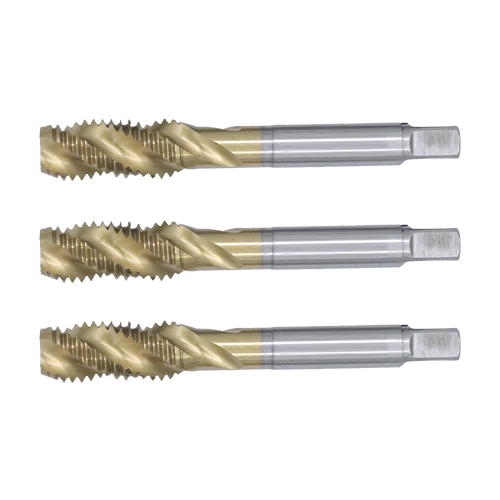

Paip lingkaran bersalut titanium yang dikeluarkan oleh kilang ZXGLW direka khas untuk bahan keluli tahan karat dan boleh memproses benang berketepatan tinggi dan berkualiti tinggi pada bahan kerja keluli tahan karat dengan cekap. Kami boleh memberikan anda produk dengan harga yang kompetitif, jika anda mempunyai sebarang minat, sila hubungi kami!
Paip lingkaran bersalut titanium biasanya digunakan untuk mengetuk lubang buta untuk memastikan cip dialihkan ke atas dengan lancar semasa pemprosesan, dengan berkesan mengelakkan sekatan dan memastikan kesinambungan dan kestabilan pemprosesan.
1. Paip lingkaran bersalut titanium digunakan secara meluas dalam pemprosesan dan pembuatan pelbagai produk keluli tahan karat, stabil dan boleh dipercayai. Kawalan kualiti yang ketat memastikan produk boleh berfungsi dengan stabil di bawah pelbagai keadaan kerja.
2. Spesifikasi lengkap boleh memenuhi keperluan pemprosesan pelanggan yang berbeza untuk saiz benang.
3. Penyasaran yang kuat. Dioptimumkan untuk ciri-ciri keluli tahan karat, paip tahan lama dan mengurangkan kekerapan penggantian.
4. Mesin yang disyorkan: mesin gerudi, mesin mengetuk, mesin pengilangan automatik, alat mesin CNC, gerudi bangku CNC, gerudi mesin biasa.
Salutan: Salutan TICN
Bahan: HSSE
Julat Saiz: Paip ini tersedia dalam pelbagai saiz untuk disesuaikan dengan diameter lubang yang berbeza.
|
produk spesifikasi |
Pitch |
bilah panjang |
pegang diameter |
Jumlah Panjang |
produk kepala |
Menggerudi diameter |
|
M2x0.4 |
0.4 |
11mm |
3 mm |
43mm |
pancang |
1.6mm |
|
M2.5x0.45 |
0.45 |
12mm |
3 mm |
46mm |
pancang |
2.0mm |
|
M3x0.5 |
0.5 |
13mm |
4mm |
49mm |
pancang |
2.5mm |
|
M4x0.7 |
0.7 |
15mm |
5mm |
55mm |
pancang |
3.3mm |
|
M5x0.8 |
0.8 |
19mm |
5.5mm |
62mm |
pancang |
4.2mm |
|
M6x1.0 |
1.0 |
22mm |
6mm |
67mm |
pancang |
5mm |
|
M8x1.25 |
1.25 |
22mm |
6.3mm |
71mm |
rata kepala |
6.8mm |
|
M10x1.5 |
1.5 |
24mm |
7mm |
74mm |
rata kepala |
8.5mm |
|
M12x1.75 |
1.75 |
32mm |
8.5mm |
83mm |
rata kepala |
10.3mm |
|
M14x2.0 |
2.0 |
30mm |
11.2mm |
95mm |
rata kepala |
12mm |
|
M16x2.0 |
2.0 |
33mm |
12.3mm |
102mm |
rata kepala |
14mm |
|
M18x2.5 |
2.5 |
38mm |
14mm |
112mm |
rata kepala |
15.5mm |
|
M20x2.5 |
2.5 |
40mm |
14mm |
112mm |
rata kepala |
17.5mm |
|
M24x3.0 |
3.0 |
38mm |
18mm |
130mm |
rata kepala |
21mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Nota: Semua dimensi diukur secara manual dan mempunyai ralat. Sila rujuk produk sebenar. Saiz lubang bawah yang disyorkan ialah lubang cetek am. Jika ia adalah lubang dalam (2.5D-4D atau lebih tinggi), diameter lubang bawah hendaklah dibesarkan sebanyak 1.2-1.4 kali dengan sewajarnya.
Berhati-hati: Oleh kerana kekerasan tinggi paip yang digunakan dalam mesin penyaduran titanium, tidak disyorkan untuk menggunakannya secara manual atau dengan gerudi elektrik untuk mengetuk.
